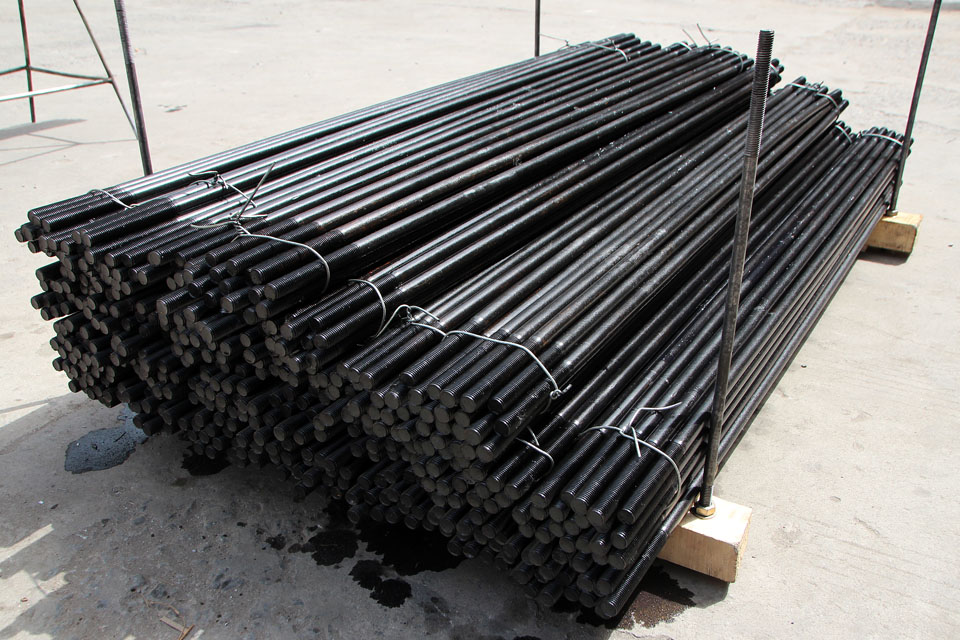

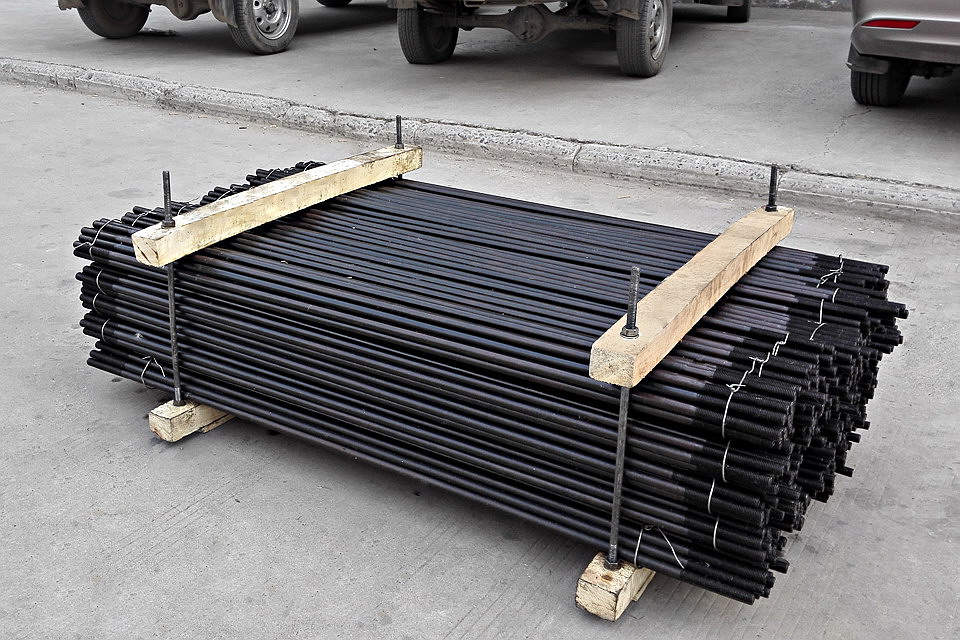

双头螺栓-双头螺柱-双头螺丝

普力特双头螺栓的用途：

1、用在主体为大型设备，需要安装附件，比如视镜、机械密封座、减速机架等，这是就用到的双头螺栓，一端拧入主体，安装好附件后另一端带上螺母，由于附件是经常拆卸的，螺纹会磨损或损坏，使用双头螺栓更换会非常方便。

2、用于连接体厚度很大，螺栓长度非常长时，会用双头螺栓

3、双头螺栓节省时间和成本所有双头螺栓的结构不用钻孔，冲孔，车螺纹，铆接，拧螺纹和精整等步骤，不断扩展结构设计的应用潜力，大电流和较小的熔深。因此，可以焊接到很薄的板材上


普力特双头螺栓的安装使用方法：
1、通常由五个零件组成：双头螺柱，螺母，垫片，两个被连接件
2、连接方法：
①首先在较厚的被连接件上钻孔[盲孔]
②把钻孔[盲孔]制成内螺纹孔
③在较薄的被连接件上钻孔[孔径≈1.1d]
④用螺母、垫圈级双头螺柱连接两零件

双头螺柱连接方法详解
1.双头螺柱连接是用双头螺柱、垫圈、螺母来紧固被连接零件的，如下图所示，双头螺柱连接用于被连接零件太厚或由于结构上的限制不宜用螺栓连接的场合。被连接零件中的一个加工出螺孔，其余零件都加工出通孔。本例中选用弹簧垫圈，它能起防松作用。
2.双头螺柱两端都有螺纹，一端必须全部旋进被连接零件的螺孔内，称为旋进端；另一端用以拧紧螺母，称为紧固端。画螺栓连接的装配图同样应先计算出双头螺柱的公称长度，并取标准值。下面举例说明。
其中： bm=d(一般钢件，GB897-88) bm=1.25d(一般铸件,GB898-88) bm=d(一般铸件,GB89988) bm=d(一般铝合金件,GB900-88) a=0.3d s=0.2d

2、双头螺柱连接
当两个被连接的零件中，有一个较厚或不宜用螺栓连接时，常采用双头螺柱连接。如下图所示。先在被连接的基座上加工出不穿通螺孔，另一被连接件上加工出通孔，而螺柱的两头均制有螺纹。连接时，将螺柱的旋进端全部选进基座零件的螺孔内，再套上另一被连接件，然后放上垫圈，拧紧螺母，即实现了连接。

双头螺柱双头螺柱（GB897～900—88）上采用的螺纹，一般都是粗牙普通螺纹，也可以根据需要采用细牙普通螺纹或过渡配合螺纹（按GB1167的规定）。
1、双头螺柱连接的垫圈既可以用平垫圈又可以用弹簧垫圈；
2、双头螺柱的螺纹紧固真实长度可以根据连接板的厚度进行调整；
3、螺纹的终止线应该与钻孔深度线分开，指出正确画法。
