扭剪螺栓

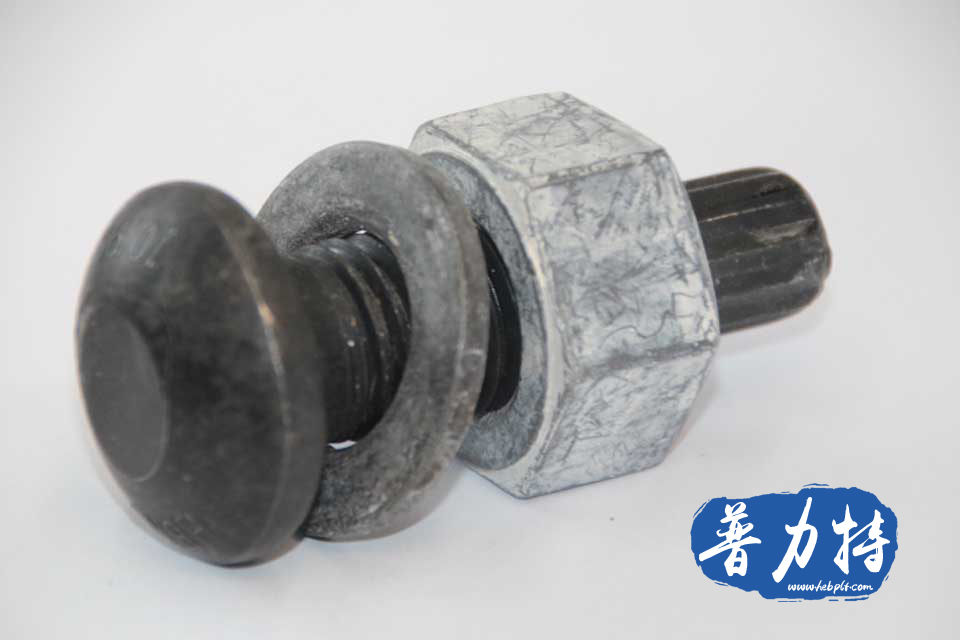

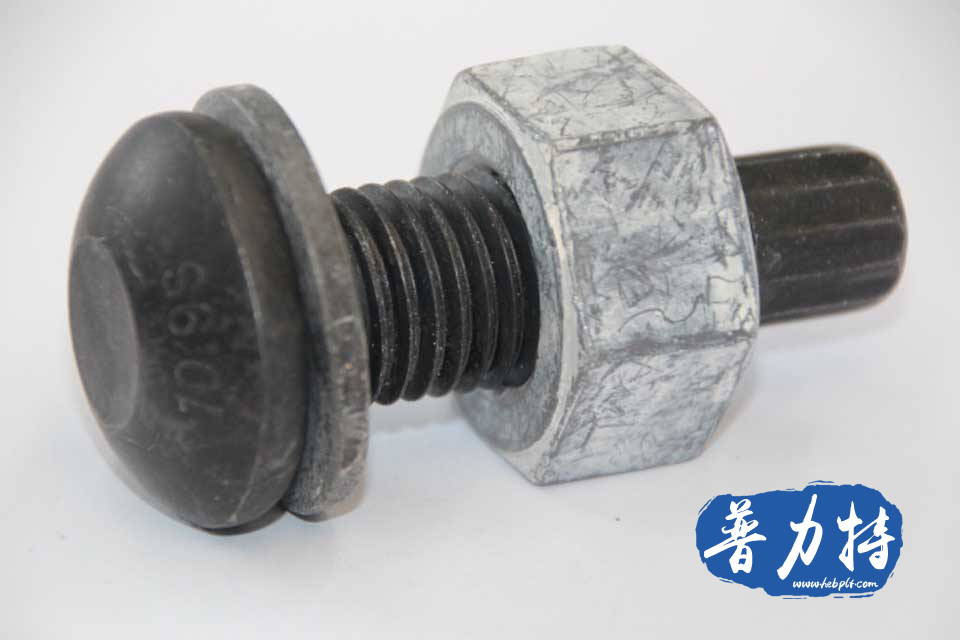

扭剪螺栓

品牌：普力特产地：河北邯郸
形状：
表面处理：煮黑发兰/磷化
执行标准：GB/T3632
相关产品：

性能特点
应用范围
应用场景

性能特点

普力特钢结构适用于各种大跨度桥梁、大型钢屋、电站锅炉钢结构、高层建筑、工业厂房、机械等各种钢结构摩擦型连接。

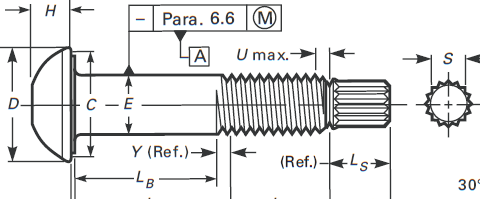

螺栓/螺母/垫圈尺寸表
螺纹规格M			M16		M20		M22		M24		M27		M30
螺距P			2		2.5		2.5		3		3		3.5

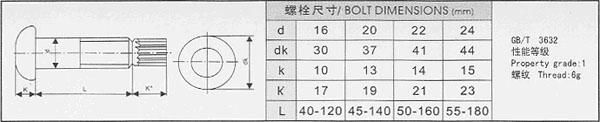

螺栓	dw	min	27.9		34.5		38.5		41.5		42.8		46.5
	b	L	≤50	≥55	≤60	≥65	≤65	≥70	≤70	≥75	≤75	≥80	≤80	≥85
		nominal	30	35	35	40	40	45	45	50	50	55	55	60
	K”	max	17		19		21		23		24		25
	L		40-130		45-160		50-220		55-250		60-280		65-320

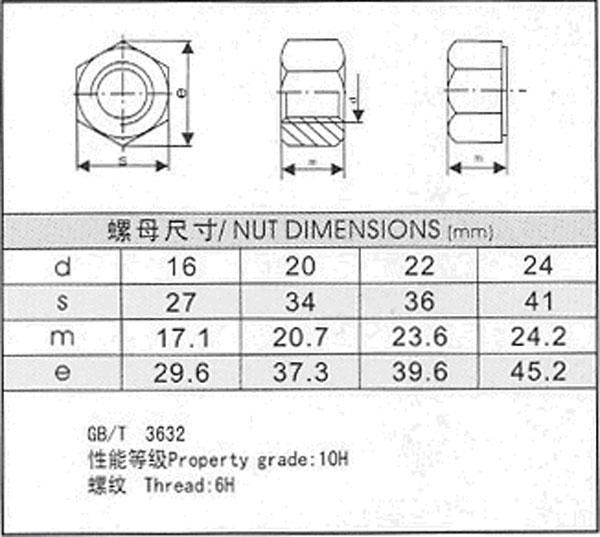

螺母	dw	min	24.9	31.4	33.3	38.0	42.8	46.5
	c	max	0.8	0.8	0.8	0.8	0.8	0.8
		min	0.4	0.4	0.4	0.4	0.4	0.4
	m	max	17.1	20.7	23.6	24.2	27.6	30.7
		min	16.4	19.4	22.3	22.9	26.3	29.1
	S	max	27	34	36	41	46	50
		min	26.16	33	35	40	45	49

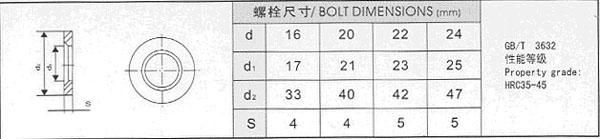

垫圈	d2	min	31.4	38.4	40.4	45.4	50.1	54.1
		max	33	40	42	47	52	56
	d1	min	17	21	23	25	28	31
		max	17.43	21.52	23.52	25.52	28.52	31.62
	h	公称	4.0	4.0	5.0	5.0	5.0	5.0
		min	3.5	3.5	4.5	4.5	4.5	4.5
		max	4.8	4.8	5.8	5.8	5.8	5.8
	d3	min	19.23	24.32	26.32	28.32	32.84	35.84
		max	20.03	25.12	27.12	29.12	33.64	36.64

螺栓材料和机械性能
性能等级	螺纹规格	材质	抗拉强度Mpa	规定非比例延伸Mpa	硬度HRC	伸长率%	收缩率%
10.9S	M16～M24	20MnTiB	1040～1240	≥940	33～39	≥10	≥42
	M27～M30	35VB

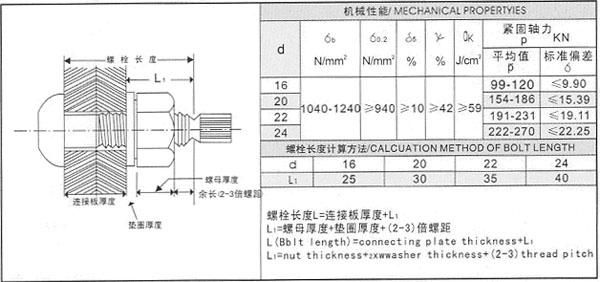

连接副紧固轴力
螺纹规格M	M16	M20	M22	M24	M27	M30
紧固轴力KN	100-121	155-188	190-230	225-272	290-351	355-430

螺母机械性能
螺纹规格M	M16	M20	M22	M24	M27	M30
保证载荷（kN）	163	255	315	367	477	583
性能等级	10H
材料	35或45（GB/T 699）、ML35（GB/T6478）
硬度	洛氏硬度98HRB～32HRC、维氏硬度222～304HV30

垫圈机械性能
硬度	洛氏硬度35HRC～45HRC、维氏硬度329～436HV30

扭剪螺栓

普力特钢结构扭剪螺栓用途及安装

普力特钢结构的用途：

钢结构螺栓是一种高强度的螺栓,紧固性能比较好，用于大跨度桥梁、大型钢屋、电站锅炉钢结构、高层建筑、钢厂使紧固连接作用的。一般钢结构上，要求的钢结构螺栓都是8.8级以上的，还有10.9级，全部都是高强度的钢结构螺栓，钢结构螺栓一般表面处理为煮黑发兰、磷化就。大六角钢结构螺栓一般用于轻钢结构由一个螺杆，一个螺母，两个垫圈组成。扭剪型钢结构螺栓用于重钢结构由一个螺杆，一个螺母，一个垫圈组成。

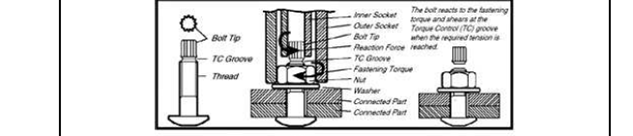

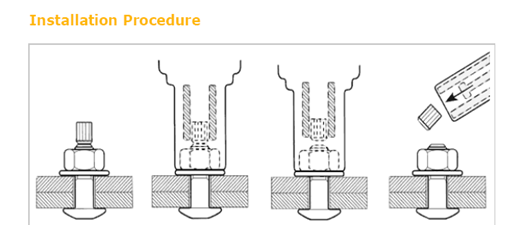

普力特扭剪螺栓的安装使用方法：
