产品中心

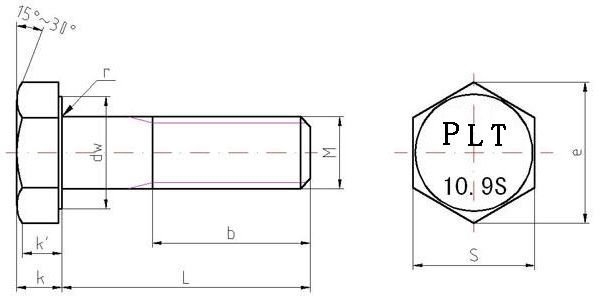

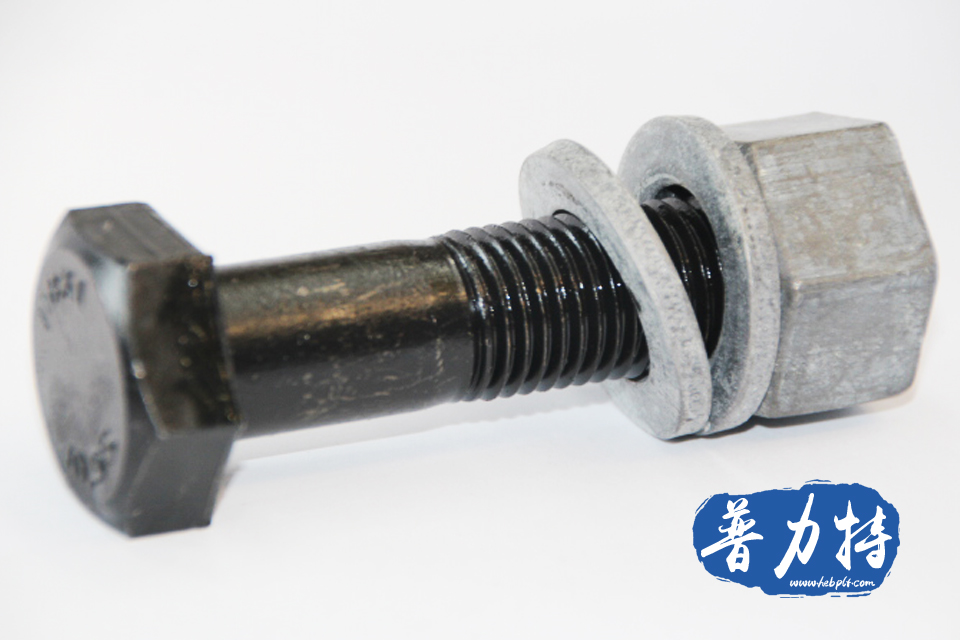

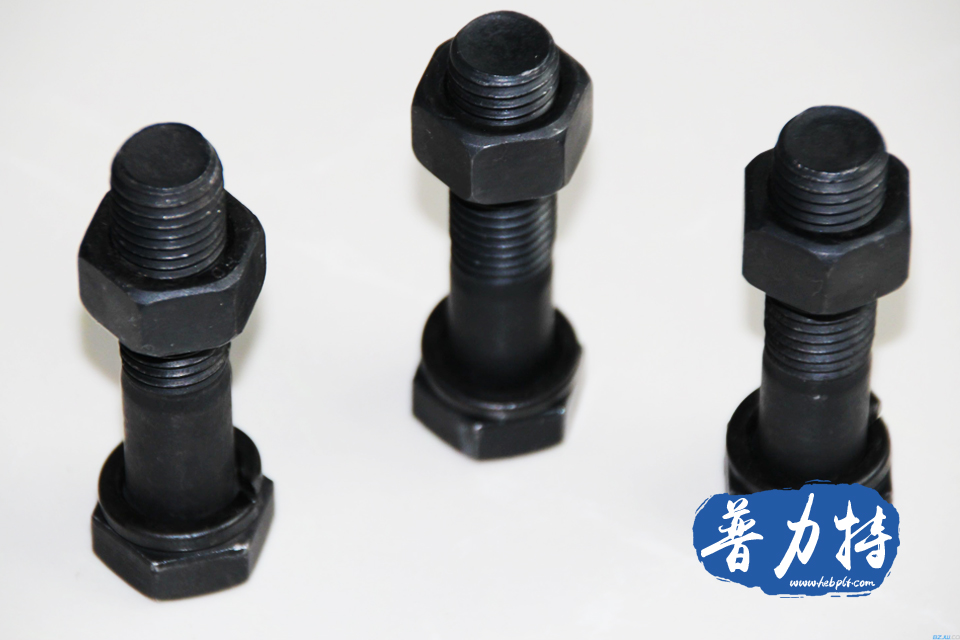

钢结构大六角
钢结构大六角
- 品牌：普力特 产地：河北邯郸
- 形状：
- 表面处理：煮黑发兰/磷化
- 执行标准：GB/T1228-1230
- 相关产品：
性能特点
普力特大六角钢强构螺栓适用于各种大跨度桥梁、大型钢屋、电站锅炉钢结构、高层建筑、工业厂房、机械等各种钢结构摩擦型连接。
|
|
|||||||||
|

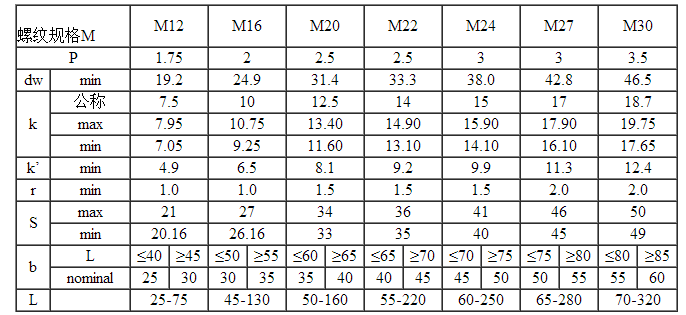

螺纹规格M |
M12 |
M16 |
M20 |
M22 |
M24 |
M27 |
M30 |
||
|
螺距P |
1.75 |
2 |
2.5 |
2.5 |
3 |
3 |
3.5 |
||
|

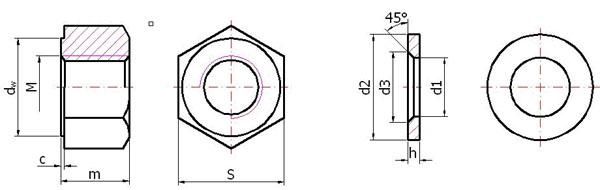

螺
|
dw |
min |
19.2 |
24.9 |
31.4 |
33.3 |
38.0 |
42.8 |
46.5 |
|
c
|
max |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
|
|
min |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
||
|
m
|
max |
12.3 |
17.1 |
20.7 |
23.6 |
24.2 |
27.6 |
30.7 |
|
|
min |
11.87 |
16.4 |
19.4 |
22.3 |
22.9 |
26.3 |
29.1 |
||
|
S
|
max |
21 |
27 |
34 |
36 |
41 |
46 |
50 |
|
|
min |
20.16 |
26.16 |
33 |
35 |
40 |
45 |
49 |
||
|
垫
|
d2
|
min |
23.7 |
31.4 |
38.4 |
40.4 |
45.4 |
50.1 |
54.1 |
|
max |
25 |
33 |
40 |
42 |
47 |
52 |
56 |
||
|
d1
|
min |
13 |
17 |
21 |
23 |
25 |
28 |
31 |
|
|
max |
13.43 |
17.43 |
21.52 |
23.52 |
25.52 |
28.52 |
31.62 |
||
|
h
|
公称 |
3.0 |
4.0 |
4.0 |
5.0 |
5.0 |
5.0 |
5.0 |
|
|
min |
2.5 |
3.5 |
3.5 |
4.5 |
4.5 |
4.5 |
4.5 |
||
|
max |
3.8 |
4.8 |
4.8 |
5.8 |
5.8 |
5.8 |
5.8 |
||
|
d3
|
min |
15.23 |
19.23 |
24.32 |
26.32 |
28.32 |
32.84 |
35.84 |
|
|
max |
16.03 |
20.03 |
25.12 |
27.12 |
29.12 |
33.64 |
36.64 |
||
|
螺栓、螺母、垫圈使用配合表 |
|||
|
类别 |
螺栓 |
螺母 |
垫圈 |
|
型式尺寸 |
按GB/T 1228 |
按GB/T 1229 |
按GB/T 1230 |
|
性能等级 |
10.9S |
10H |
35～45HRC |
|
|
8.8S |
8H |
35～45HRC |
|
螺栓材料和机械性能 |
|||||||
|
性能等级 |
螺纹规格 |
材质 |
抗拉强度Mpa |
规定非比例延伸Mpa |
硬度HRC |
伸长率% |
收缩率% |
|
10.9S
|
M12～M24 |
20MnTiB |
1040～1240
|
≥940
|
33～39
|
≥10
|
≥42
|
|
M27～M30 |
35VB |
||||||
|
8.8S
|
M12～M24 |
20MnTiB |
830～1030
|
≥660
|
24～31
|
≥12
|
≥45
|
|
M27～M30 |
35VB |
||||||
|
螺母机械性能 |
||||||||
|
螺纹规格M |
M12 |
M16 |
M20 |
M22 |
M24 |
M27 |
M30 |
|
|
保证载荷（kN）
|
10H |
87.7 |
163 |
255 |
315 |
367 |
477 |
583 |
|
8H |
70 |
130 |
203 |
251 |
293 |
381 |
466 |
|
|
材料
|
10H |
35或45（GB/T 699）、ML35（GB/T6478）
|
||||||
|
8H |
||||||||
|
硬度
|
10H |
洛氏硬度98HRB～32HRC、维氏硬度222～304HV30 |
||||||
|
8H |
洛氏硬度95HRB～30HRC、维氏硬度206～289HV30 |
|||||||
关于扭矩系数试验的说明
高强度大六角头螺栓连接副为保证扭矩系数供货，同批连接副的扭矩系数平均值为0.110～0.150，扭矩系数偏差值小于0.010。每一连接副包括1个螺栓、1个螺母、2个垫圈，为同批制造。扭矩系数保证期为自出厂之日起6个月。
施工规范（按GB 50205-2001钢结构工程施工质量验收规范）
1.终拧扭矩
终拧扭矩 Tc=K·Pc·d
K——为扭矩系数值，这个值通过3种途径取得：1）自行检测；2）第三方检测；3）在我们提供的质保证明文件中寻找。

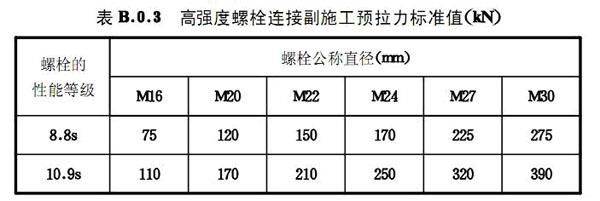

Pc——为预拉力值，见附表B.0.3
d——螺栓的公称直径。例如M24螺栓的d值为24。
2.初拧扭矩
高强度大六角头螺栓连接副初拧扭矩值To按0.5Tc取值。
普力特钢结构大六角螺栓用途及安装
普力特钢结构螺栓的用途：
钢结构螺栓是一种高强度的螺栓,紧固性能比较好，用于大跨度桥梁、大型钢屋、电站锅炉钢结构、高层建筑、钢厂使紧固连接作用的。一般钢结构上，要求的钢结构螺栓都是8.8级以上的，还有10.9级，全部都是高强度的钢结构螺栓，钢结构螺栓一般表面处理为煮黑发兰、磷化就。 大六角钢结构螺栓一般用于轻钢结构 由一个螺杆，一个螺母，两个垫圈组成。 扭剪型钢结构螺栓用于重钢结构 由一个螺杆，一个螺母，一个垫圈组成。
普力特地脚螺栓的安装使用方法：
高强度螺栓预紧力的连接可以提高螺栓连接的可靠性、防松能力及螺栓的疲劳强度，并且能增强螺纹连接体的紧密性和刚度。
在螺纹紧固件的连接使用中，没有预紧力或预紧力不够时，起不到真正的连接作用，一般称之为欠拧；
但过高的预紧力或者不可避免的超拧也会导致螺纹连接的失败。
螺纹紧固件的预紧力则多是采用：
来实现
当设计确定了预紧力之后，安装时采用何种控制方法？如何规定拧紧力矩的指标？是判定钢结构螺栓的质量关键要素。
